| 產品名稱：液壓三通高壓球閥BK3 |
 |
液壓三通高壓球閥BK3/SK3
DN4-25 碳鋼方閥體三通球閥 BK3
DN20-50 碳鋼鍛造閥體三通球閥 SK3
DN4-50 不銹鋼三通球閥 BK3 英制直管螺紋BSPP
DN4-50 不銹鋼三通球閥BK3 美制錐管螺紋NPT DIN2353 接口
訂貨示例，在基本型號后添加通道機能形式代碼，如：BK3 G1/4 06 1125 L 注意!!
|
|
BK3/SK3標準球閥的密封功能只在以下兩種情況下有效：
1. 被關閉的接口壓力為零；
2. 兩個連通接口的壓力高于被關閉接口的壓力；
如果要求所有接口都受壓（PN1=PN2），或用于氣體介質的三通球閥,則是另一種特殊密封結構的三通球閥，訂貨時需在型號后加 "A" 。
|
球閥鋼球通道機能形式：
中間位置（90°時）只能中間接口承受壓力。

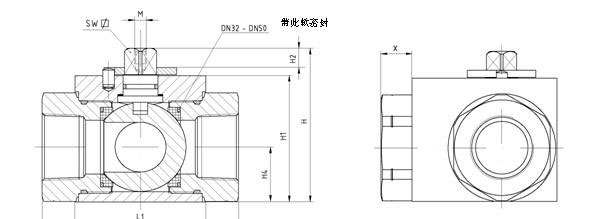

閥體尺寸以及工作壓力，適用于各種接口形式
(PEEK:聚醚醚酮密封,具有較好耐腐蝕性; POM:聚甲醛密封; PTFE增強聚四氟乙烯密封,具有極好耐腐蝕性)
|
通徑
DN
|
工作壓力bar
|
L1
mm
|
B
mm
|
H
mm
|
H1
mm
|
H2
mm
|
H4
mm
|
M
mm
|
SW
mm
|
|
碳鋼
|
不銹鋼
|
|
|
POM
|
PEEK
|
PTFE
|
碳鋼
|
不銹鋼
|
碳鋼
|
不銹鋼
|
碳鋼
|
不銹鋼
|
碳鋼
|
不銹鋼
|
|
碳鋼
|
不銹鋼
|
|
|
|
4
|
400
|
400
|
100
|
36
|
40
|
26
|
35
|
43.5
|
46.5
|
32
|
35
|
8.5
|
13
|
16
|
M5
|
9
|
|
6
|
400
|
400
|
100
|
36
|
40
|
26
|
35
|
43.5
|
46.5
|
32
|
35
|
8.5
|
13
|
16
|
M5
|
9
|
|
8
|
400
|
400
|
100
|
36
|
40
|
26
|
35
|
43.5
|
46.5
|
32
|
35
|
8.5
|
13
|
16
|
M5
|
9
|
|
10
|
400
|
400
|
100
|
43
|
45
|
32
|
42
|
49
|
51.5
|
38
|
40
|
8.5
|
16.5
|
18
|
M5
|
9
|
|
13
|
350
|
350
|
100
|
48
|
50
|
35
|
47
|
51
|
56
|
40
|
40
|
8.5
|
17.5
|
17
|
M5
|
9
|
|
16
|
350
|
-
|
-
|
48
|
-
|
38
|
-
|
62
|
-
|
46
|
-
|
12
|
19
|
-
|
M6
|
12
|
|
20
|
350
|
350
|
100
|
61
|
65
|
49
|
61
|
73
|
73.5
|
57
|
57
|
12.5
|
24.5
|
24.5
|
M6
|
14
|
|
25
|
350
|
350
|
100
|
65
|
80
|
60
|
63
|
76
|
81.5
|
60
|
65
|
12.5
|
26.5
|
30
|
M6
|
14
|
|
32
|
350
|
350
|
100
|
80
|
100
|
76
|
78
|
104
|
99
|
84
|
80
|
14
|
38
|
38
|
M8
|
17
|
|
40
|
350
|
250
|
100
|
85
|
105
|
83
|
85
|
111
|
109
|
92
|
90
|
14
|
41.5
|
42
|
M8
|
17
|
|
50
|
350
|
250
|
100
|
100
|
120
|
100
|
100
|
130
|
139
|
111
|
120
|
14
|
50
|
62
|
M8
|
19
|
|

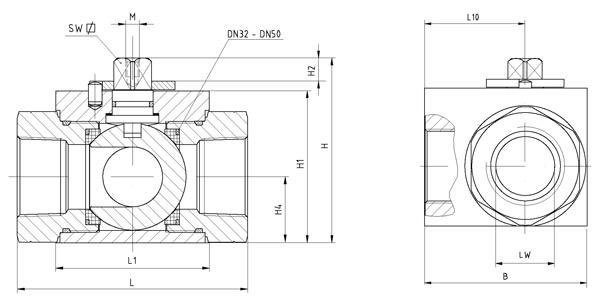

球閥接口形式
|
常用碳鋼三通球閥型號
密封POM、FPM
|
常用不銹鋼三通球閥型號
密封PEEK、FPM
|
通徑
DN
|
實際內徑LW
|
D
|
RA
mm
|
L
mm
|
L10
|
i
mm
|
|
英制直管螺紋BSPP
|
BK3 G1/8 04 1125
|
BK3 G1/8 04 4465
|
4
|
5
|
G 1/8″
|
-
|
69
|
32
|
9
|
|
|
BK3 G1/4 06 1125
|
BK3 G1/4 06 4465
|
6
|
6
|
G 1/4″
|
-
|
69
|
32
|
12
|
|
BK3 G3/8 08 1125
|
BK3 G3/8 08 4465
|
8
|
7
|
G 3/8″
|
-
|
69
|
37
|
12
|
|
BK3 G3/8 10 1125
|
BK3 G3/8 10 4465
|
10
|
9
|
G 3/8″
|
-
|
73
|
35
|
12
|
|
BK3 G1/2 13 1125
|
BK3 G1/2 13 4465
|
13
|
11.5
|
G 1/2″
|
-
|
85
|
37
|
14
|
|
BK3 G1/2 16 1125
|
-
|
16
|
14
|
G 1/2″
|
-
|
84
|
38
|
14
|
|
SK3 G3/4 20 2125
|
BK3 G3/4 20 4465
|
20
|
18
|
G 3/4″
|
-
|
96
|
47
|
17
|
|
SK3 G1 25 2125
|
BK3 G1 25 4465
|
25
|
22
|
G 1″
|
-
|
113
|
55
|
19
|
|
SK3 G11/4 25 2125
|
BK3 G11/4 25 4465
|
25
|
22
|
G11/4″
|
-
|
121
|
55
|
20
|
|
SK3 G11/4 32 3125
|
BK3 G11/4 32 4465
|
32
|
30
|
G11/4″
|
-
|
110
|
70
|
20
|
|
SK3 G11/2 40 3125
|
BK3 G11/2 40 4465
|
40
|
35
|
G11/2″
|
-
|
120
|
72
|
24
|
|
SK3 G2 50 3125
|
BK3 G2 50 4465
|
50
|
44
|
G2″
|
-
|
140
|
85
|
28
|
|
美制錐管螺紋NPT
|
BK3 1/8NPT 04 1125
|
BK3 1/8NPT 04 4465
|
4
|
5
|
1/8″NPT
|
-
|
69
|
32
|
12
|
|
|
BK3 1/4NPT 06 1125
|
BK3 1/4NPT 06 4465
|
6
|
6
|
1/4″NPT
|
-
|
69
|
32
|
17
|
|
BK3 3/8NPT 10 1125
|
BK3 3/8NPT 10 4465
|
10
|
9
|
3/8″NPT
|
-
|
73
|
35
|
17
|
|
BK3 1/2NPT 13 1125
|
BK3 1/2NPT 13 4465
|
13
|
11.5
|
1/2″NPT
|
-
|
92
|
42
|
22
|
|
BK3 3/4NPT 20 1125
|
BK3 3/4NPT 20 4465
|
20
|
18
|
3/4″NPT
|
-
|
97
|
47
|
23
|
|
BK3 1 NPT 25 1125
|
BK3 1NPT 25 4465
|
25
|
22
|
1″NPT
|
-
|
113
|
55
|
27
|
|
BK3 11/4NPT 25 1125
|
BK3 11/4NPT 25 4465
|
25
|
22
|
11/4″NPT
|
-
|
131
|
55
|
28
|
|
SK3 11/4NPT 32 3125
|
BK3 11/4NPT 32 4465
|
32
|
30
|
11/4″NPT
|
-
|
115
|
70
|
28
|
|
SK3 11/2NPT 40 3125
|
BK3 11/2NPT 40 4465
|
40
|
35
|
11/2″NPT
|
-
|
135
|
75
|
28
|
|
SK3 2NPT 50 3125
|
BK3 2NPT 50 4465
|
50
|
44
|
2″NPT
|
-
|
140
|
85
|
30
|
|
公制螺紋 24°錐面
|
BK3 06L 04 1125
|
BK3 06L 04 4465
|
4
|
5
|
M12×1.5
|
6
|
67
|
32
|
7
|
|
DIN2353 輕系列 "L"
|
BK3 08L 06 1125
|
BK3 08L 06 4465
|
6
|
6
|
M14×1.5
|
8
|
67
|
32
|
7
|
|
|
BK3 10L 08 1125
|
BK3 10L 08 4465
|
8
|
7
|
M16×1.5
|
10
|
71
|
32
|
8
|
|
BK3 12L 10 1125
|
BK3 12L 10 4465
|
10
|
9
|
M18×1.5
|
12
|
75
|
35
|
8
|
|
BK3 15L 13 1125
|
BK3 15L 13 4465
|
13
|
11.5
|
M22×1.5
|
15
|
84
|
42
|
9
|
|
BK3 18L 13 1125
|
BK3 18L 13 4465
|
13
|
11.5
|
M26×1.5
|
18
|
84
|
42
|
9
|
|
BK3 18L 16 1125
|
－
|
16
|
14
|
M26×1.5
|
18
|
83
|
43
|
9
|
|
SK3 22L 20 2125
|
BK3 22L 20 4465
|
20
|
18
|
M30×2
|
22
|
102
|
47
|
11
|
|
SK3 28L 25 2125
|
SK3 28L 25 4465
|
25
|
22
|
M36×2
|
28
|
108
|
55
|
11
|
|
BK3 35L 25 1125
|
BK3 35L 25 4465
|
25
|
22
|
M45×2
|
35
|
114
|
60
|
13
|
|
SK3 35L 32 3125
|
BK3 35L 32 4465
|
32
|
30
|
M45×2
|
35
|
128
|
69
|
13
|
|
SK3 42L 40 3125
|
BK3 42L 40 4465
|
40
|
35
|
M52×2
|
42
|
133
|
74
|
13
|
|
公制螺紋 24°錐面
|
BK3 06S 04 1125
|
BK3 06S 04 4465
|
4
|
5
|
M14×1.5
|
6
|
71.5
|
32
|
9
|
|
DIN2353 重系列 "S"
|
BKH 08S 04 1125
|
BKH 08S 04 4465
|
4
|
5
|
M16×1.5
|
8
|
73
|
32
|
9
|
|
|
BK3 10S 06 1125
|
BK3 10S 06 4465
|
6
|
6
|
M18×1.5
|
10
|
73
|
32
|
9
|
|
BK3 12S 08 1125
|
BK3 12S 08 4465
|
8
|
7
|
M20×1.5
|
12
|
77
|
32
|
9
|
|
BK3 14S 10 1125
|
BK3 14S 10 4465
|
10
|
9
|
M22×1.5
|
14
|
84
|
35
|
11
|
|
BK3 16S 13 1125
|
BK3 16S 13 4465
|
13
|
11.5
|
M24×1.5
|
16
|
87
|
42
|
11
|
|
BK3 20S 13 1125
|
BK3 20S 13 4465
|
13
|
11.5
|
M30×2
|
20
|
91
|
42
|
13
|
|
BK3 20S 16 1125
|
－
|
16
|
14
|
M30×2
|
20
|
91
|
43
|
13
|
|
SK3 25S 20 2125
|
BK3 25S 20 4465
|
20
|
18
|
M36×2
|
25
|
110
|
47
|
15
|
|
SK3 30S 25 2125
|
BK3 30S 25 4465
|
25
|
22
|
M42×2
|
30
|
120
|
55
|
17
|
|
BK3 38S 25 1125
|
BK3 38S 25 4465
|
25
|
22
|
M52×2
|
38
|
124
|
60
|
19
|
|
SK3 38S 32 3125
|
BK3 38S 32 4465
|
32
|
30
|
M52×2
|
38
|
140
|
74
|
19
|
|
*DIN2353接口形式的球閥可以配上焊接接管成為焊接式球閥，如右圖
訂貨示例 15×2-BK3-15L 13 11251 （具體型號尺寸見上面表格）
"15"表示焊接接管外徑RA為15mm
"×2"表示焊接接管壁厚S為2mm
|
|
|
*DIN2353接口形式的球閥可以配上卡套螺母成為卡套式球閥，如右圖
訂貨示例 CR-BK3-15L 13 11251 （具體型號尺寸見上面表格）
"CR-"表示卡套式，"15"表示鋼管外徑RA為15mm
|
|

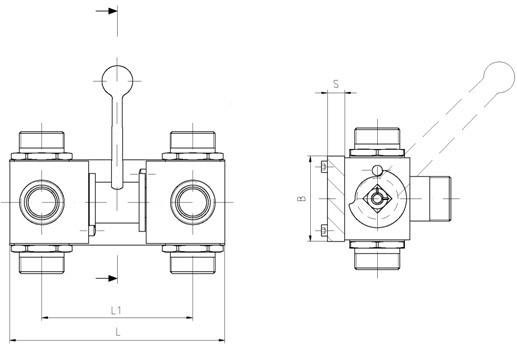

帶連動手柄BK3三通高壓球閥,訂貨時型號前加"2×"，如2×BK3 G3/8 08 1125。

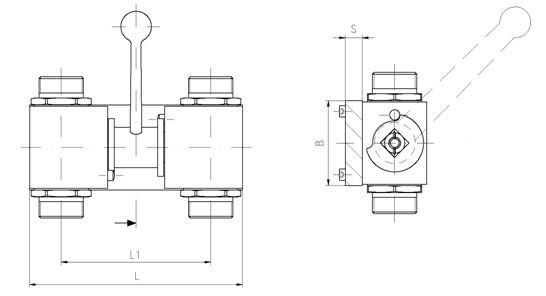

帶連動手柄BKH直通高壓球閥，訂貨時型號前加"2×"，如2×BKH G3/8 08 1125。
|
通徑DN
|
L
|
L1
|
B
|
S
|
|
8
|
85
|
59
|
35
|
6
|
|
10
|
95
|
63
|
40
|
6
|
|
13
|
100
|
65
|
45
|
6
|
|
16
|
126
|
88
|
45
|
8
|
|
20
|
135
|
86
|
60
|
10
|
|
25
|
173
|
120
|
65
|
10
|
|
