產品展示

您所在的位置：網站首頁 >> 產品展示 >> 球閥系列 >> 高壓三段式法蘭球閥

產品名稱：高壓三段式法蘭球閥

一、產品高壓三段式法蘭球閥的詳細資料：

產品型號：Q41N／Ｈ／Ｙ-160P

產品名稱：高壓三段式法蘭球閥

產品特點：應用規范 1、采用板簧預載的可動金屬閥結構，密封力設計合理，啟閉靈活，密封可靠。 2、根據用戶的需要，可設計成適用于含閥體顆粒、料將等介質的結構戒耐較高溫度的結構。 3、采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。精小型三段式球閥,三段式球閥,精小型球閥。

二、Q11H型主要外形尺寸和連接尺寸：

公稱通徑	尺寸
公稱通徑	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注：對焊和承插式結構長度與內螺紋式長度相同

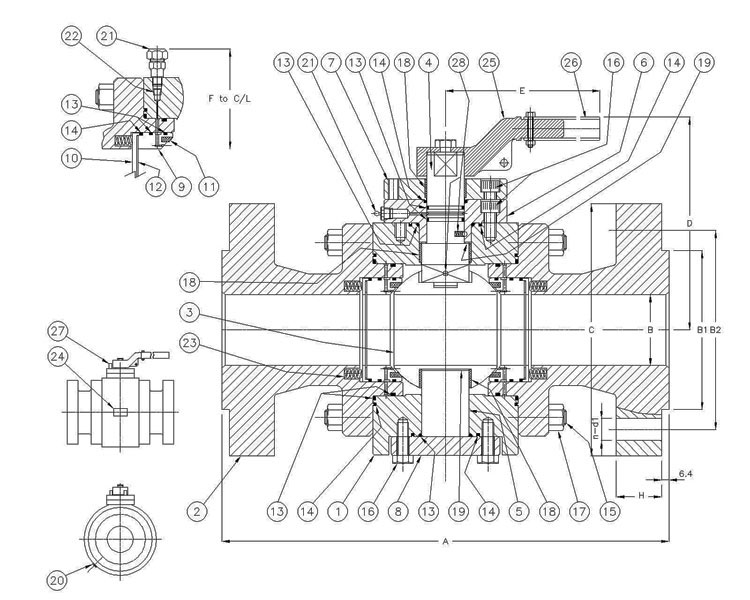

三、Q41H型主要外表尺寸和連接尺寸：

公稱通徑		尺寸
公稱通徑		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40	-	-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

注：其中三段式硬密封法蘭球閥結構尺寸與軟密封三片式球閥相同。

訂貨須知：

一、①高壓三段式法蘭球閥產品名稱與型號②精小型三段式球閥口徑③高壓三段式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的高壓三段式球閥型號，請按高壓三段式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。高壓三段式法蘭球閥

下一個產品：高壓對焊球閥

上一個產品：金屬硬密封球閥
